平行度2微米双端面磨削案例
2016-04-22

    【一、平行度2微米双端面磨削案例描述】



    刚刚给客户(某粉末冶金行业知名企业)进行了外转子双端面磨削,如图纸,工件外圆φ95,厚度12。客户要求平行度0.008mm,平面度0.008mm,表面粗糙度Ra0.8μm,加工节拍要求在30s以内。我司选用HMP-208数控双端面进行试磨加工。

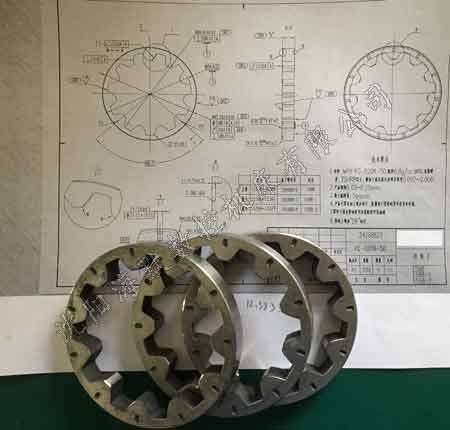

    【二、平行度2微米双端面磨削案例图纸及工件】







    【三、平行度2微米双端面磨削案例选用设备】

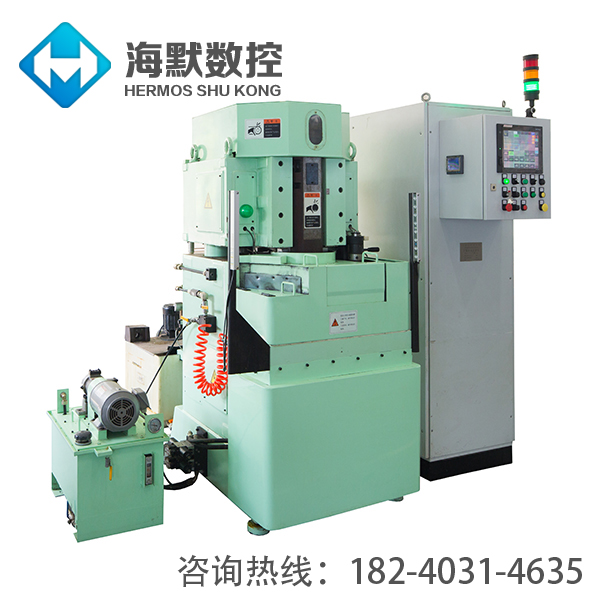

    HMP-208数控双端面磨床



    【四、平行度2微米双端面磨削案例结果对比】

     项目             客户要求            海默优化

     平行度                              0.008mm                                  0.002mm

           平面度                              0.008mm                                  0.002mm

           表面粗糙度                       Ra0.8μm                                    Ra0.4μm

           加工节拍                                30s以内                                            11s


    通过试磨,我司可使平行度、平面度均达到2微米,表面粗糙度Ra0.4μm。通过我司优化,不仅提高了加工精度,而且加工节拍可缩短至11s,大大提高了生产效率,很大程度上比客户的预期高很多,使客户十分满意。



    【五、平行度2微米双端面磨削现场拍摄视频】







平行度2微米双端面磨削最新案例中,可以看到油泵外转子双端面磨削,可使平行度、平面度均达到2微米,表面粗糙度Ra0.4μm。详情可咨询18240314635.
