VVT链轮双端面磨床磨削案例,经过海默磨削优化,使VVT链轮双端面磨床磨削加工平面度由客户要求的0.01mm,提高控制到3μm以内,平行度由客户要求的0.015mm,也提高控制到3μm以内,加工节拍比客户要求的15s,提高到13s,并且还可以进一步优化。

网站地图收藏
当前位置:首页 > 沈阳海默数控机床有限公司>客户案例
客户案例
搜索热词:内圆磨床/端面磨床

VVT链轮双端面磨床磨削案例
2017-04-10

一、VVT链轮端面磨床磨削参数要求





VVT链轮双端面磨削要求

外径

Φ80

厚度

7

内孔

Φ28.4

平面度要求

0.01

平行度要求

0.015

粗糙度要求

Ra 0.8

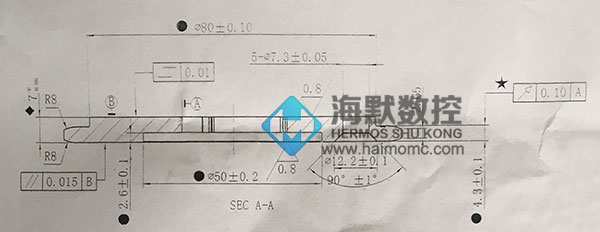

二、VVT链轮端面磨床磨削加工图纸

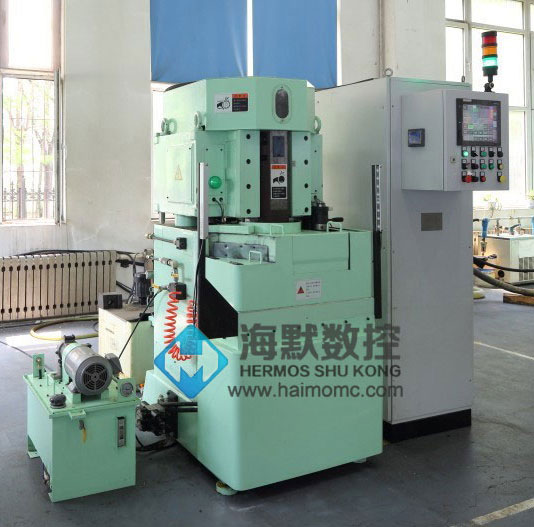

三、VVT链轮端面磨床磨削加工使用设备

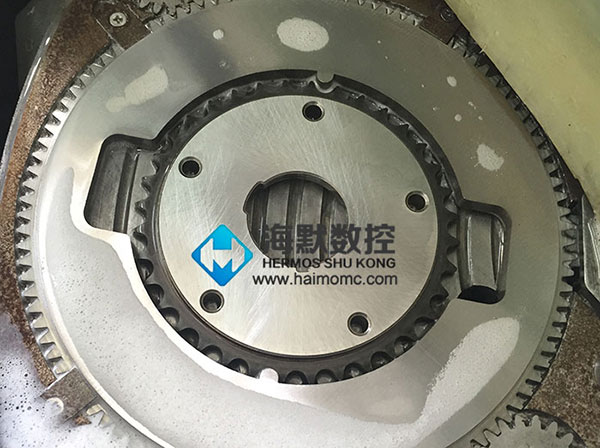

四、VVT链轮端面磨床磨削加工结果



项目

客户要求

海默优化

平面度

0.01

≤0.003

平行度

0.015

≤0.003

加工节拍

15s

13s(还可优化)



五、VVT链轮端面磨床磨削加工总结

    VVT链轮的加工余量是0.10-0.20mm,使用海默数控双端面磨床试磨后,A平面度均在1-6um之间,C平面度均在0.5-3um之间,粗糙度Ra0.239--0.287,所有尺寸精度要求都在客户要求以内。海默还会为客户进行后期砂轮磨削参数的优化来提高磨削效率,预估计单件磨削在10s/件完成。



六、VVT链轮端面磨床磨削加工相关视频

     海默VVT链轮双端面磨削加工视频





VVT链轮双端面磨床磨削案例,经过海默磨削优化,使VVT链轮双端面磨床磨削加工平面度由客户要求的0.01mm,提高控制到3μm以内,平行度由客户要求的0.015mm,也提高控制到3μm以内,加工节拍比客户要求的15s,提高到13s,并且还可以进一步优化。
