大连某汽车零部件企业
2014-08-04

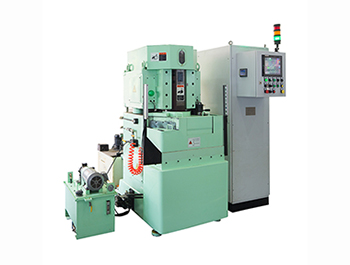

双端面磨床

磨床需求:双端面磨床

加工要求:

        直径:30-80

        厚度:2.5-4mm

        年产量:300万件

工件名称:变速器垫片

客户的技术参数要求及加工后结果:

客户要求

海默加工后

项目

参数

单位

项目

参数

单位

圆度

0.005

mm

圆度

0.005

mm

粗糙度(两个端面)

Rz6.3



粗糙度(两个端面)

Rz3.2



外径

Φ61.2±0.2

mm

外径

Φ61.2±0.2

mm

内径

Φ41.05+0.15

mm

内径

Φ41.05+0.15

mm

平行度

0.002A

mm

平行度

0.0015A

mm

平面度

0.05

mm

平面度

0.04

mm

厚度

3-0.02

mm

厚度

3-0.02

mm

圆度

0.005

mm

圆度

0.005

mm

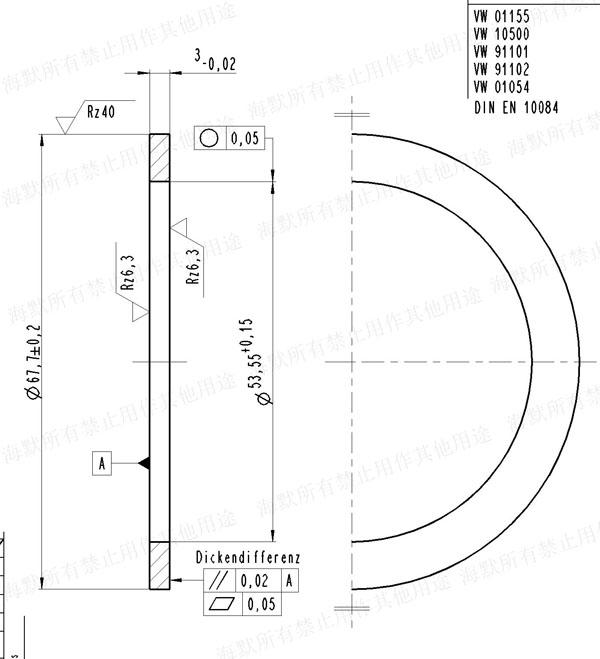

图纸:
