某商贸企业
2014-08-19

数控双端面磨床



磨床需求:双端面磨床



加工要求:

        直径:30-80

        厚度:2.5-4mm

        年产量:300万件



工件名称:变速器垫片

客户的技术参数要求及加工后结果



客户要求

海默加工后

项目

参数

单位

项目

参数

单位

圆度

0.05

mm

圆度

0.05

mm

粗糙度(两个端面)

Rz6.3



粗糙度(两个端面)

Rz3.2



外径

?61.2±0.2

mm

外径

?61.2±0.2

mm

内径

?41.05+0.15

mm

内径

?41.05+0.15

mm

平行度

0.002

mm

平行度

0.0015

mm

平面度

0.005

mm

平面度

0.004

mm

厚度

3-0.02

mm

厚度

3-0.02

mm

圆度

0.05

mm

圆度

0.05

mm

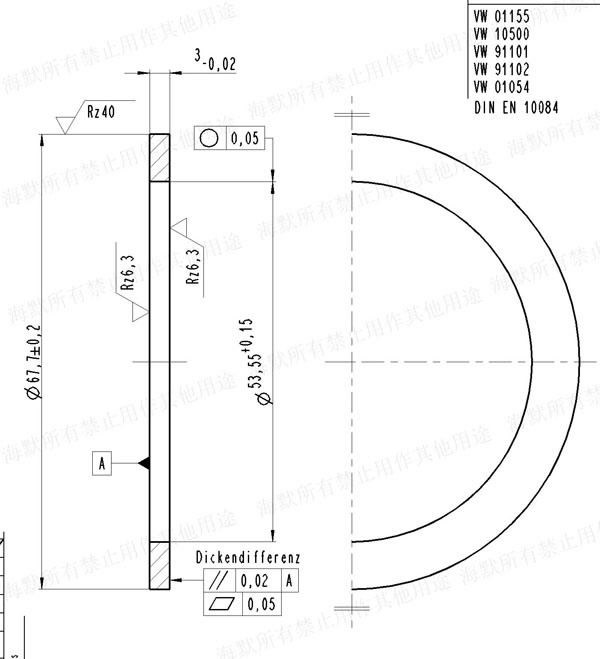

图纸:
