CBN复合片双端面磨削解决方案
2015-09-29

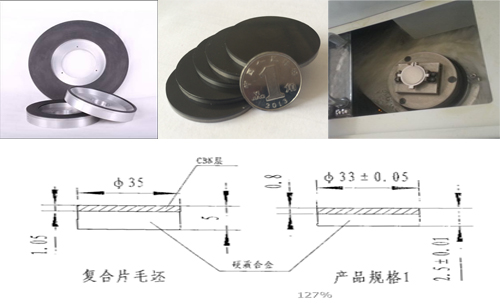

一、CBN复合片双端面磨削概况:



CBN复合片是两种不同材质的双端面同时精密磨削加工,平面度要求0.02mm,平行度要求0.03mm,表面粗糙度要求Ra0.32. CBN复合片的难点在于要求两个材质接合面变形在0.05mm以内。





二、CBN复合片双端面磨削具体要求:



项目

名称或要求

客户

CBN复合片生产厂家

工件

CBN复合片

材质

CBN+硬质合金

平面度(mm

0.02mm

平行度(mm

0.03mm

粗糙度(μm)

Ra0.32

磨削量(mm

CBN0.3mm;硬质合金底层4mm

节拍

60s

备注

两个材质结合面变形在0.05mm



三、CBN复合片双端面磨削选用设备:

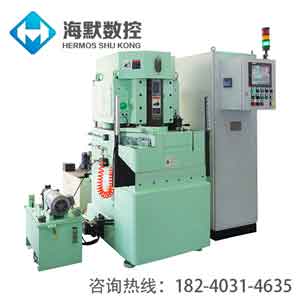

CBN复合片双端面磨削选用海默自主研发数控双端面磨床,引进国外先进技术,可加工平面度、平行度0.002mm,表面粗糙度能达到Ra0.2.


四、CBN复合片双端面磨削结果:



海默CBN复合片双端面磨削可完全达到客户要求,CBN与硬质合金接合面变形在0.05mm以内,加工节拍缩短到40s/件,提高了生产效率,客户十分满意。



CBN复合片双端面磨削选用海默自主研发数控双端面磨床,引进国外先进技术,可加工平面度、平行度0.002mm,表面粗糙度能达到Ra0.2.
