双端面磨床不同送料方式的特点分析
2016-01-28

双端面磨床可分为卧式双端面磨床和立式双端面磨床两大类;根据工件送料方式的不同,一般可以分为圆盘送料式(旋转载料盘方式)、通过式(又称贯穿式)、振荡切入式和摆臂式。用户应当根据工件形状、尺寸、磨削余量以及工件的精度和表面粗糙度要求,来选择合适的送料方式,使工件在进入砂轮后保持运动均匀平稳。



以上几种送料方式各有特点,其中最常用的是圆盘送料式(旋转载料盘方式)和通过送料式(又称贯穿式)。对于要求搞生产率和高精度工件的磨削加工,多采用圆盘送料式。送料盘连续运转,以恰当的间隔把工件送入砂轮盘,这种送料方式容易实现自动上下料。

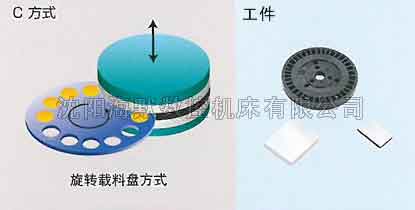

旋转载料盘方式

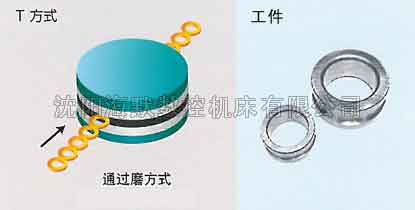

对于通过式(贯穿式),工件是由位于机床前面的送料机构送入并流水似的通过砂轮,每只工件都在砂轮盘之间进行定位,同时进行工件的两个端面的磨削。当工件通过磨削区并从机床后面出来时,用一对导板固定工件。通过式送料最大的特点就是生产效率极高,特别适合于磨削轴承滚柱和内外套圈等工件的两个端面。

通过式

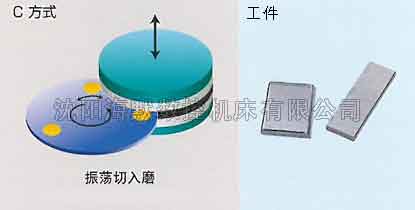

小批量生产采用振荡切入式送料或者摆臂式送料。振荡切入送料式将工件放在夹具中,在砂轮间做振荡往复运动。

振荡切入式

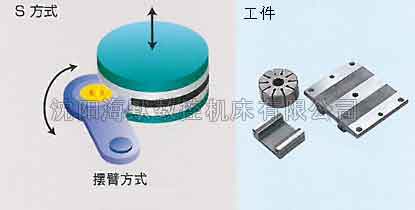

摆臂送料是将工件放在摆动的摇臂夹具中,以弧状轨迹通过砂轮。

摆臂式

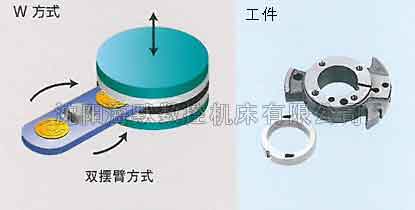

双摆臂式



这两种方式的制造成本低,生产效率也较圆盘式与贯穿式低,但最大的优点是磨削精度高、经济灵活。


沈阳海默数控机床有限公司生产的主要是摆臂式、双摆臂式以及旋转载料式双端面磨床,引进日本先进技术,加工精度0.002mm,加工节拍10-30s,粗糙度可达Ra0.4,CPK稳定值>1.33,完全可以替代同类进口设备,是高精度、大批量精密零件磨削加工的首选!
