齿轮泵油泵齿轮单端面磨床磨削案例
2017-10-18

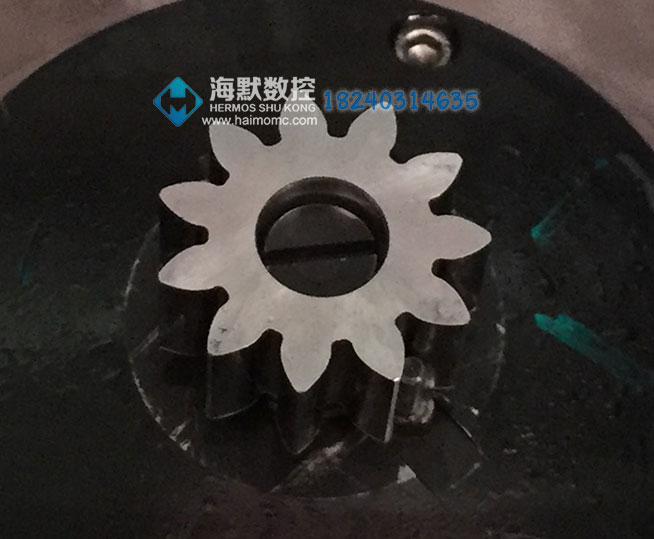

一、齿轮泵齿轮单端面磨床磨削图片





二、油泵齿轮单端面磨床磨削参数要求

齿轮泵油泵齿轮单端面磨床磨削参数要求

平行度

0.003

平面度

0.003

垂直度

0.006

粗糙度

Rz 4

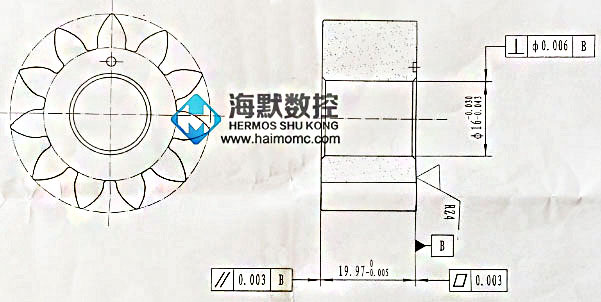

三、齿轮泵齿轮单端面磨床磨削加工图纸





四、油泵齿轮单端面磨床磨削加工设备

高精度油泵齿轮单端面磨床>>

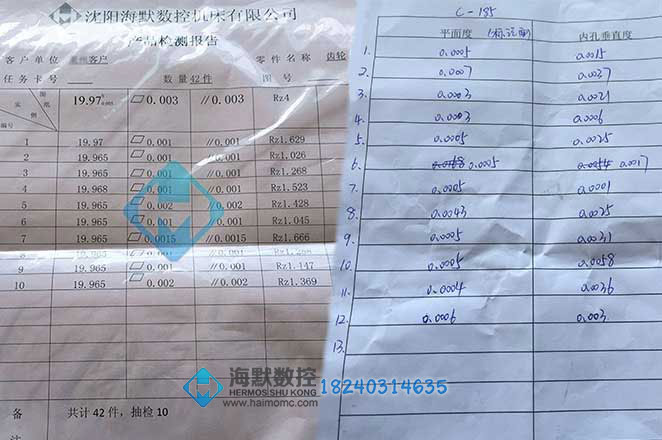

五、齿轮泵齿轮单端面磨床磨削加工检测报告





六、磨削加工总结

这个客户的工件是齿轮泵和油泵中的齿轮,一般这种齿轮都要求较高内孔相对于端面的垂直度或跳动度,此案例中的齿轮就要求内孔相对于端面的垂直度在0.006mm以内,海默数控分别经过双端面磨床和单端面磨床的反复试验,最终确定使用海默数控的HM-P208单端面磨床加工来保证此0.006mm垂直度要求,最终所有尺寸磨削精度都满足客户要求,客户最终采购两台海默数控单端面磨床海默油泵齿轮高精度单端面磨床验收现场>>)。
