内圆磨床
搜索热词:内圆磨床/端面磨床

齿轮内圆磨床
2014-07-29

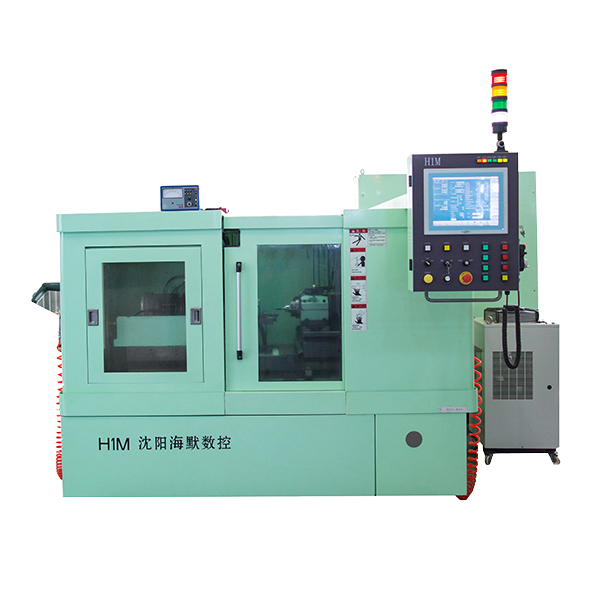

齿轮内圆磨床







产品介绍:



    齿轮泵轴承,齿轮泵定位环等工件的加工,海默齿轮内圆磨床很擅长。齿轮工业主要由三类企业组成:车辆齿轮传动制造企业,工业齿轮传动制造企业与齿轮专用装备制造企业。其中,车辆齿轮一枝独秀,其市场份额达到60%;工业齿轮由工业通用、专用、特种齿轮构成,其市场份额分别为18%、12%、8%;齿轮装备这一块只占市场份额的2%。海默齿轮内圆磨床,以加工精度、加工效率、加工稳定性为主要考量,致力于为客户提供,高质、高效、高稳定性的内圆磨床。

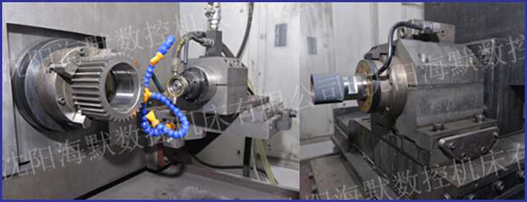

细节图:




齿轮工件:







                齿轮1              齿轮2







技术参数:


项目

规格

磨削方式

数控振荡磨削

工件支撑方式

卡盘

可磨削表面

通孔、盲孔、阶梯孔、锥孔、锥面、端面

修整方式

金刚石滚轮修整

磨削工件内径

Φ10100mm

磨削工件长度

10125mm

可装夹工件外径

φ8200mm

工件中心高

1113mm

工件主轴转速

2202000r/min

工件主轴箱旋转角度

±25°

横向工作台行程

120mm

横向进给速度

0.4333,330 φμm/s

纵向工作台行程

400mm

纵向进给速度

0.2333,330μm/s

机床总重量

6.5T

机床占用空间(××)

3680×2730×2410






客户案例:



工件名称:齿轮

需要磨床:齿轮内圆磨床


加工要求

加工后结果

项目

参数

单位

项目

参数

单位

内孔公差

8.8 H8

mm

内孔公差

8.8 H7

mm

内孔粗糙度

Ra1.6(Φ8.8)



内孔粗糙度

Ra1.0(Φ8.8)



内孔平行度

0.02A

mm

内孔平行度

0.02A

mm

同轴度

0.01 B

mm

同轴度

0.01 B

mm

内孔公差

12 H7

mm

内孔公差

12 H7

mm

圆柱度

0.01

mm

圆柱度

0.01

mm

内孔粗糙度

Ra1.6(Φ12)



内孔粗糙度

Ra0.7(Φ12)



孔距

20 ±0.0165

mm

孔距

20 ±0.0165

mm

孤形工作面轮廓度

0.02 AB

mm

孤形工作面轮廓度

0.02 AB

mm



 海默内圆磨床服务特点:


提供机床+砂轮+滚轮+磨削工艺全套解决方案
