变速箱电磁阀数控单端面磨床
2015-09-01

一、变速箱电磁阀数控单端面磨床概述:



变速箱电磁阀加工精度要求一般都很高,并且电磁阀单个端面不同材质的特性使很多国产机床都无法加工,针对这些特点,海默自主研发了变速箱电磁阀数控单端面磨床,专门用于电磁阀单端面磨削加工,加工精度1-2μmCPK值>1.33,班产3500件,可完全替代日本光洋设备。

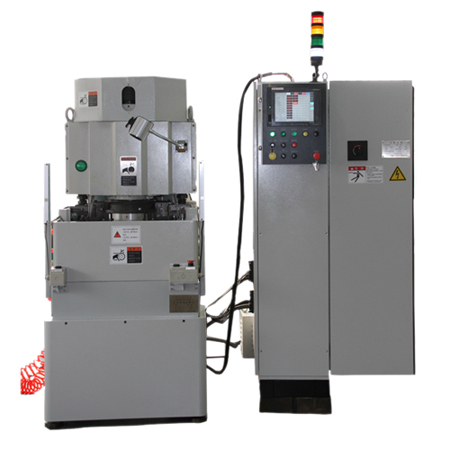

变速箱电磁阀数控单端面磨床


二、变速箱电磁阀数控单端面磨床详细参数:



项目

参数说明

加工精度

0.001-0.002mm

加工节拍

10s以内

月产量

10万件

粗糙度

Ra0.4μm

刚性

高刚性

主要部件产地

日、德、台、韩,国产(根据实际加工要求配置)

磨削方式

采用旋转贯穿式磨削方式

砂轮种类

CBN砂轮(自主研发)

磨削工件外径

φ140 mm

磨削工件厚度

2-50 mm

磨头主轴转速

50-1450 rpm

工件回转转速

0104 rpm

上主轴最大行程

87 mm

下主轴最大行程

110 mm

磨头进给速度

0.0033.125 mm/s

磨头电机功率

11 Kw

机床总功率

26 Kw

机床总重量

4 T

机床占用空间尺寸(长×宽×高)

2200×1700×2000 mm

三、变速箱电磁阀数控单端面磨床选配功能:



变速箱电磁阀数控单端面磨床选配功能包括:在线自动检测、设备点检提醒、能耗统计、节拍曲线、生产进度管理、安全操作、电能测量、多语言操作界面、报警联网、操作记录、操作者培训等。



四、变速箱电磁阀数控单端面磨床加工案例:

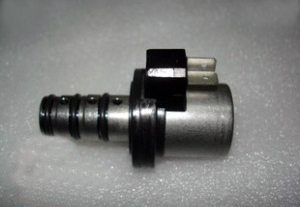

变速箱电磁阀单端面磨削工件



五、变速箱电磁阀数控单端面磨床加工参数结果对比:



项目

客户要求

海默优化

平面度

0.004mm

0.002mm

表面粗糙度

Ra0.4μm

Ra0.2μm

加工节拍

20s

8s

CPK稳定值

无考核

1.33

六、小结



变速箱电磁阀数控单端面磨床加工结果使客户十分满意,不仅保证了加工精度,而且粗精磨一次完成、自动上下料等自动化生产使加工节拍大大缩短,提高了生产效率。并且CPK稳定值很高,废品率极低。我司除了研发生产数控单端面磨床之外,还有数控内圆磨床、数控双端面磨床、中孔座面磨床、数控专机等。加工精度均可达到0.001-0.002mm,加工节拍10-30s
