磨柱塞泵配油盘数控双端面磨床
2015-08-27

一、磨柱塞泵配油盘数控双端面磨床概述:



海默自主研发生产的磨柱塞泵配油盘数控双端面磨床备受国内市场青睐,因为该双端面磨床的主要功能部件均从日本或德国进口,保证了加工精度可达0.001-0.002mm,加工节拍10-30s,实属精密磨削设备,可完全替代同类进口磨床,但磨柱塞泵配油盘数控双端面磨床价格仅为同类进口磨床的60%。

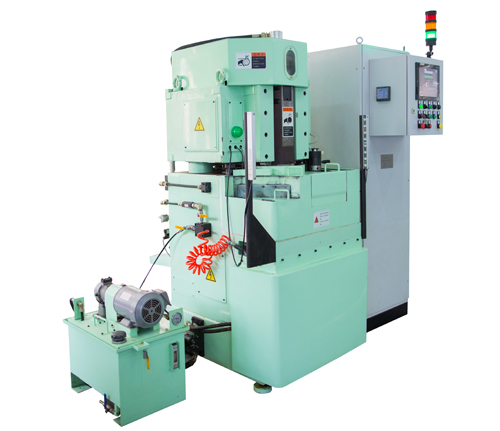

磨柱塞泵配油盘数控双端面磨床



二、磨柱塞泵配油盘数控双端面磨床详细参数:



项目

参数

单位

磨削工件最大外径尺寸

φ140

mm

磨削工件高度尺寸

2-50

mm

磨头主轴转速

50-1450

rpm

砂轮直径

305

mm

加工节拍(活塞为例)

10-15

连续加工工件数(活塞为例)

100000

工件卡盘转速

0-104

rpm

磨头电机功率

11

KW

机床总功率

26

KW

机床总重量

4

T

机床外形尺寸(长×宽×高)

1100×1700×2000

mm

平行度(以配油盘为例)

0.002

mm

平面度(以配油盘为例)

0.002

mm

尺寸精度(以配油盘为例)

0.002

mm

表面粗糙度(以配油盘为例)

Ra0.4

μm

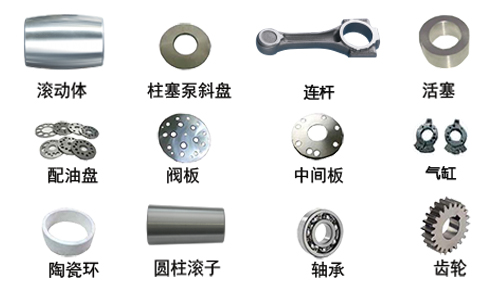

三、磨柱塞泵配油盘数控双端面磨床可加工工件:







四、磨柱塞泵配油盘数控双端面磨床结构优势:



1、沈阳海默磨柱塞泵配油盘数控双端面磨床磨削主轴采用德国FAG高精密轴承,主轴精度指标小于1微米。应用进口ABB 11Kw大功率电机及配用直径305mm的CBN树脂砂轮,大大提高了机床的磨削能力。

2、主轴通过蜗轮副及滚珠丝杠等精密传动副进给,使主轴进给更平稳,更精确,定位精度小于1微米;

3、主轴进给导轨采用矩形贴塑滑动导轨,承载能力强,抗振性好;

4、磨柱塞泵配油盘数控双端面磨床采用双工位工作台,上下料时间与加工时间重合,实现加工的快速性。

5、磨柱塞泵配油盘数控双端面磨床配有砂轮手动或自动修整装置,方便快捷,保证砂轮修整质量。

6、磨柱塞泵配油盘数控双端面磨床除主轴电机外,各传动链均采用伺服电机驱动,运动平稳、定位准确、调整方便。

7、电气件均采用进口知名品牌的产品(如:三菱、富士、欧姆龙、菲尼克斯等),保证机床的稳定运行。



五、磨柱塞泵配油盘数控双端面磨床加工实例:

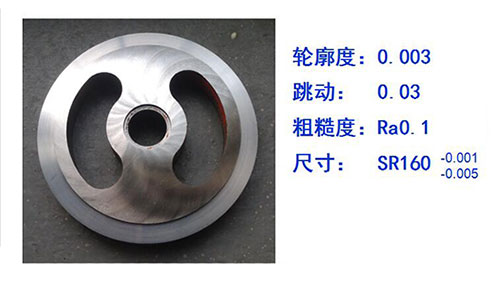

柱塞泵配油盘工件图片

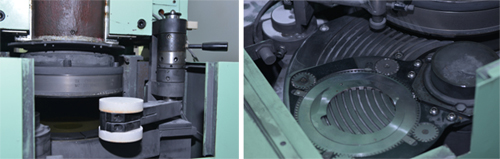

磨柱塞泵配油盘工装夹具及金刚石滚轮修整细节图片



指标

客户要求

海默磨削结果

平行度

0.003mm

0.0015mm

平面度

0.004mm

0.002mm

端面跳动

0.003mm

0.0025mm

粗糙度

Ra0.2

Ra0.2

尺寸公差

0.0025mm

0.0025mm

CPK值

1.33

1.33

加工节拍

30s

25s

更多数控双端面磨削加工案例粉末冶金数控双端面磨床     磨薄片数控双端面磨床



磨柱塞泵配油盘数控双端面磨床使客户十分满意,该数控双端面磨床还可应用于空调压缩机、轴承、齿轮、汽车零部件、液压件等行业,及其它难加工材料零件。
