一、旋转贯穿式数控双端面磨床概述:

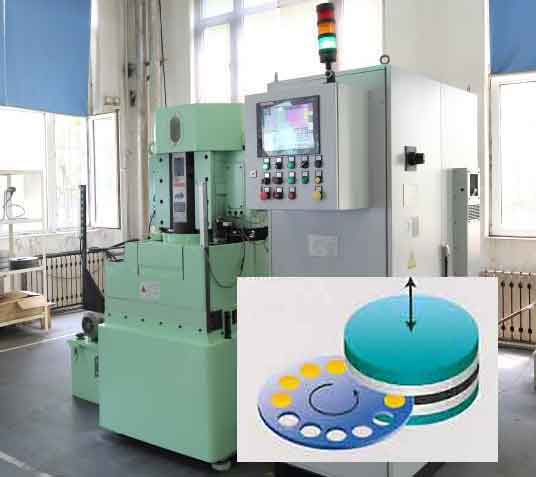

根据进给料方式的不同,数控双端面磨床可分为贯穿式、往复式、立式磨削等不同类型。当工件的需求量比较大,精度要求比较高的时候一般会采用贯穿式双端面磨床,所谓贯穿式磨床(如图所示),就是将工件根据合适的间隔时间放入圆形载料盘中,载料盘旋转将工件带入砂轮中,工件及载料盘以特定的转速与时间通过砂轮,完成磨削加工,并由载料盘旋转带出。这种旋转贯穿式数控双端面磨床可以自动上下料,大大提高了工件的生产效率,可使单件加工节拍控制在5s以内。

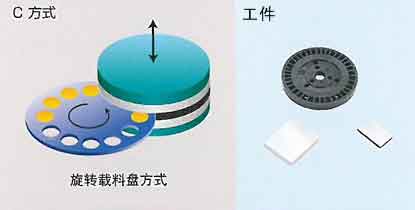

旋转贯穿式数控双端面磨床工作原理

二、旋转贯穿式数控双端面磨床适用范围:

旋转贯穿式数控双端面磨床

旋转贯穿式数控双端面磨床主要用于中小型号轴承内外套圈、机油泵转子、等厚连杆、挡圈、活塞环、气门座、阀片阀板、齿轮及圈套、石墨块、法兰、铜铝精密板等的两个平行端面磨削,也可用于其它圆形、异型金属非金属工件两个平行端面的磨削加工。

三、旋转贯穿式数控双端面磨床特点及优势:

1、旋转贯穿式数控双端面磨床机床结构为立式布局,两砂轮架的进退导轨采用高精度交叉滚子导轨,刚性好、重复定位精度高、使用寿命长。

2、旋转贯穿式数控双端面磨床机床采用中文人机界面,是控制更直观,更准确。标配三菱E60系统(可选触摸屏配置系统)

3、旋转贯穿式数控双端面磨床机床采用贯穿式、皮带辊轮摩擦送料方式,实行连续磨削的工艺方法,可配用自动上料提升装置。

4、旋转贯穿式数控双端面磨床机床导轨采用高精度交叉滚子直线导轨,刚性好,重复定位精度高,使用寿命长。

5、旋转贯穿式数控双端面磨床磨头进给机构采用数控伺服控制系统,保证砂轮进给最小值为0.001mm



四、旋转贯穿式数控双端面磨床机床参数:

项目

参数说明

加工精度

4μm

加工节拍

5s以内

月产量

30万件

粗糙度

Ra0.32μm

刚性

高刚性

主要部件产地

日、德、台、韩,国产(根据实际加工要求配置)

磨削方式

采用旋转贯穿式磨削方式

砂轮种类

CBN砂轮(自主研发替代进口)

磨削工件外径

φ140 mm

磨削工件厚度

2-50 mm

磨头主轴转速

50-1450 rpm

工件回转转速

0104 rpm

上主轴最大行程

87 mm

下主轴最大行程

110 mm

磨头进给速度

0.0033.125 mm/s

磨头电机功率

11 Kw

机床总功率

26 Kw

机床总重量

4 T

机床占用空间尺寸(长×宽×高)

2200×1700×2000 mm
