空调压缩机转子数控单端面磨床
2015-08-24

一、空调压缩机转子数控单端面磨床整体概述:



空调压缩机转子数控单端面磨床,加工精度可达0.001-0.002mm,CPK稳定值>1.33,可替代日本KOYO单端面磨床,韩国AM单端面磨床等进口数控单端面磨床,进口机床的加工精度,国产机床的价格,是目前国内想提高精度、降低成本的企业首选!



二、空调压缩机转子数控单端面磨床详细参数:



项目

参数说明

加工精度

0.001-0.002mm

加工节拍

5-15s以内(由加工余量及磨削面积决定)

月产量(每天8h)

10万件

粗糙度

Ra0.4μm

刚性

高刚性

主要部件产地

日、欧美

磨削方式

采用旋转贯穿式磨削方式

砂轮种类

CBN砂轮(自主研发)

磨削工件外径

φ140 mm

磨削工件厚度

2-50 mm

磨头主轴转速

50-1450 rpm

工件回转转速

0~104 rpm

上主轴最大行程

87 mm

下主轴最大行程

110 mm

磨头进给速度

0.003~3.125 mm/s

磨头电机功率

11 Kw

机床总功率

20 Kw

机床总重量

4 T

机床占用空间尺寸(长×宽×高)

2200×1700×2000 mm



三、空调压缩机转子数控单端面磨床主要特点:



(一)空调压缩机转子数控单端面磨床加工高效

1、双工位结构,磨削时间与上下料时间重叠,大幅提高加工速度。

2、粗、精加工一次完成,大大提高加工效率。

3、24小时连续加工,可列入生产线工作。

4、采用CBN砂轮,砂轮转速42000rpm,修整周期长,大大减少非磨时间。

5、机种更换快捷,且非专业人员也可根据系统提示熟练操作,大大减少非磨时间。



(二)空调压缩机转子数控单端面磨床加工精准、稳定

产品采用高精密磨削技术,配有高性能CBN砂轮,使加工精度远高于普通通同类磨床。并且严格考核CPK值,加工质量稳定性极高,精度检验合格率可达99.95%。



(三)空调压缩机转子数控单端面磨床技术支持

产品核心技术均为沈阳海默自主创新技术,有利于售前、售中、售后的全方位技术支持,提供加工工艺解决方案,是沈阳海默独有的技术支持服务,为客户解决一系列磨削加工问题。



四、空调压缩机转子数控单端面磨床加工案例:

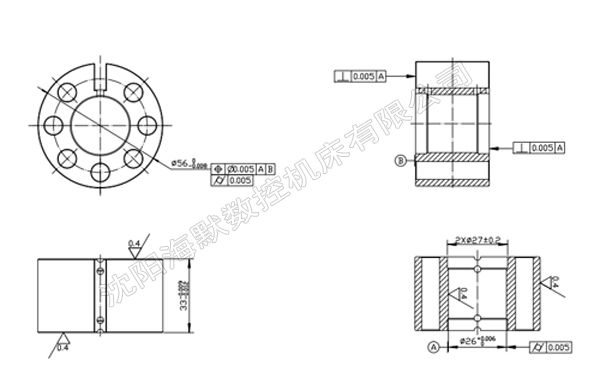

空调压缩机转子数控单端面磨削加工图纸:



空调压缩机转子数控单端面磨床精密磨削结果对比:



项目

客户要求

海默优化

垂直度

0.005mm

0.002mm

粗糙度

Ra0.4μm

Ra0.2μm

加工余量

0.15mm-0.20mm

0.15mm-0.20mm

日产量(8h)

3500件

3800件

CPK值

1.33

1.33

CMK值

1.67

1.67


空调压缩机转子数控单端面磨床的核心技术均为我公司自助研发,便于机床的技术维护和技术改进。我司是国内唯一一家集“高精度数控磨床+CBN砂轮+加工工艺+全面技术支持+优质售后服务”为一体的数控磨床企业,欢迎新老客户前来莅临指导。
