贯穿式双端面磨床
2015-01-15


双端面磨床


磨床介绍:贯穿式双端面磨床

采用贯穿式双工位工作台,自动上下料的装置,配置高端的系统及稳定的程序降低机床的故障率,实现机床的稳定运行,通过优化的螺距补偿保证各轴的定位及重复定位的精度,高刚性的主轴及主轴电机实现加工的快速性。海默贯穿式双端面磨床机以其加工精度高、效率快、加工稳定性强而获得大量客户的认可。在未来的发展道路上向着更加高效、更加优质、更能满足客户要求的贯穿式数控双端面磨床的方向发展。



机床工作精度:加工节拍15-20秒

          尺寸精度0.002mm

          合格率可达99.97%



磨床组成:床身、立柱、工作台、上磨头、下磨头、进给机构、砂轮修整器、送料驱动装置、导向机构及电气部分组成



应用领域:空调压缩机、轴承、齿轮、汽车零部件、液压件等行业。



     汽车零部件                        空调压缩机



可加工工件类型:用于一次装卡后,同时加工零件的两个平行的端面,适合磨削各类圆形、非圆形等不规则形状的零件





技术参数:

项目

参数

单位

磨削工件最大外径尺寸

130

mm

磨削工件高度尺寸

2-50(可根据要求设计)

mm

磨削主轴最高转速

1450

rpm

砂轮直径

305

mm

加工节拍

15-20

s

连续加工工件数

100000

磨头电机功率

11

kw

机床总功率

26

kw

机床总重量

4

T

机床外形尺寸(长**

1100*1500*2000

mm

   工作

   精度

平面度

         2

um

平行度

         2

um

尺寸精度

         2

um

表面粗糙度

         Ra0.4

um



加工案例:

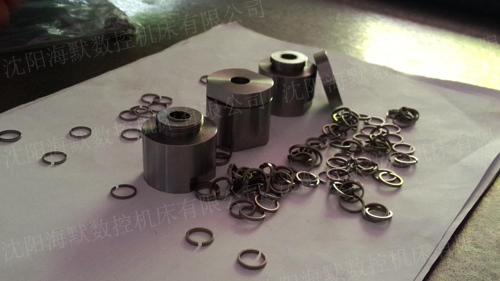

加工工件名称:涡轮增压器密封环

磨床选用:贯穿双端面磨床





加工要求

海默加工后

项目

参数

单位

项目

参数

单位

平行度

0.01

mm

平行度

 0.008

mm

平面度

0.005

mm

平面度

0.004

mm

厚度公差

1.3±0.1

mm

厚度公差

1.3±0.1

mm

硬度

HRC47~52



硬度

HRC47~52
